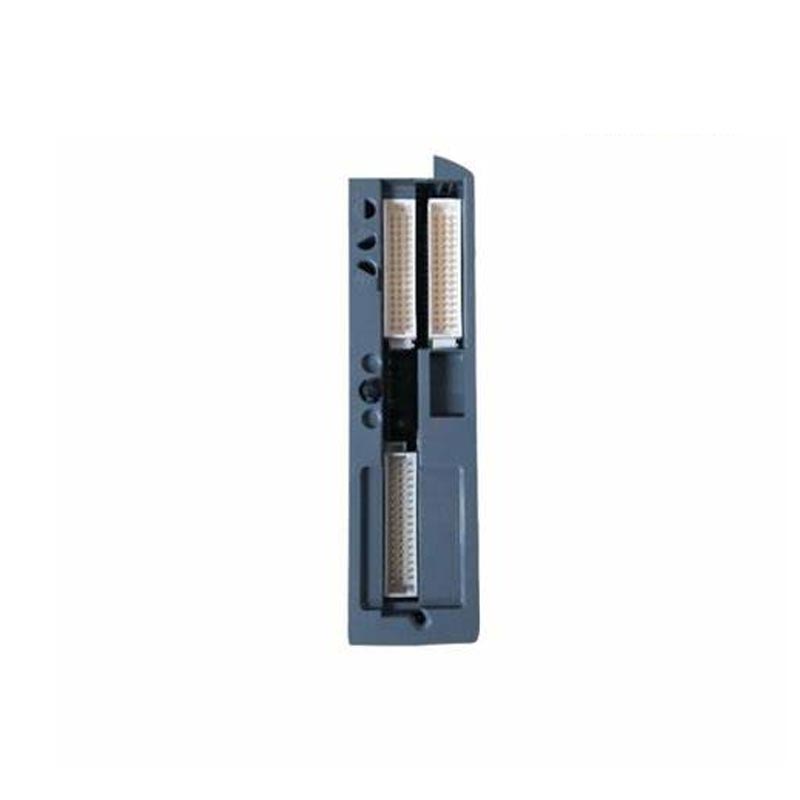

ICS Triplex T9432 của Yueyang Tongtu hoạt động như nút cảm biến trường trong kiến trúc hệ thống an toàn Trusted® hoặc AADvance. Nó thu tín hiệu tương tự từ các máy phát hiện trường đo lường và chuyển đổi chúng thành giá trị kỹ thuật số cho bộ điều khiển an toàn.
Vai trò của nó là đảm bảo rằng bộ điều khiển an toàn nhận được dữ liệu tương tự chính xác, kịp thời và được xác thực từ hiện trường, đồng thời ngăn chặn mọi lỗi hoặc thiếu chính xác ở giai đoạn đầu vào có thể ảnh hưởng đến toàn bộ vòng lặp an toàn.
ICS Triplex T9432 là mô-đun đầu vào tương tự cách ly 16 kênh được thiết kế cho nền tảng Trusted® và AADvance SIS. Mỗi kênh trong số 16 kênh được cách ly độc lập với các kênh khác và với bảng nối đa năng của hệ thống.
1. Các loại tín hiệu được hỗ trợ:
Hiện tại: 4–20 mA (mặc định), 0–20 mA
Điện áp: 0–10 V, 1–5 V, ±5 V, ±10 V
RTD: Pt100, Pt1000
Cặp nhiệt điện: J, K, T, E, R, S, B
2. Độ phân giải và độ chính xác: độ phân giải 16 bit với độ chính xác toàn thang đo từ ±0,05% đến ±0,1%.
3. Tốc độ lấy mẫu và cập nhật: Mô-đun này cung cấp khoảng thời gian cập nhật 6 mili giây ở chế độ không có bộ lọc, với tốc độ lấy mẫu tối đa là 100 kHz. Trong cấu hình TMR, thời gian quét xấp xỉ 2,656 ms.
4. Cách ly: Cách ly kênh với kênh và kênh với bảng nối đa năng ở mức chịu đựng ±1,5 kVDC trong 1 phút.
5. Giao tiếp HART: Mô-đun hỗ trợ truyền qua HART, cho phép truy xuất dữ liệu chẩn đoán từ các thiết bị hiện trường thông minh mà không làm gián đoạn phép đo tương tự.
Mô-đun này kết hợp ba lát xử lý độc lập. Nếu một lát bị lỗi, hai lát còn lại sẽ tiếp tục hoạt động và mô-đun vẫn duy trì đầy đủ chức năng.
Các loại tín hiệu có thể được cấu hình bằng phần mềm thông qua phần mềm cấu hình Bộ công cụ đáng tin cậy. Các thiết bị hiện trường khác nhau có thể được cung cấp mà không cần thay đổi phần cứng, giảm nhu cầu về nhiều loại mô-đun trong kho.
ICS Triplex T9432 hỗ trợ thay thế trực tuyến mà không cần tắt hệ thống. Lưu ý rằng khe cắm phải được đặt ở chế độ bảo trì thông qua phần mềm trước khi tháo ra để tránh gây ra cảnh báo giả.
Mô-đun này liên tục giám sát tính toàn vẹn của nguồn điện, chất lượng tín hiệu và mạch điện bên trong. Nó phát hiện các điều kiện mạch hở, ngắn mạch, quá điện áp, dưới phạm vi và quá phạm vi trên mỗi kênh. Đèn LED ở mặt trước cung cấp chỉ báo trạng thái trực quan cho mô-đun và từng kênh riêng lẻ. Cơ quan giám sát phần cứng độc lập sẽ tự động khởi động quá trình tắt máy an toàn nếu phát hiện thấy lỗi nghiêm trọng.
Khi tìm nguồn cung ứng ICS Triplex T9432, hãy xem xét các yếu tố sau:
Xác nhận rằng mô-đun này dành cho hệ thống cụ thể của bạn. Mô-đun này được thiết kế cho nền tảng Trusted® và AADvance. Nó có thể không tương thích với các dòng sản phẩm ICS Triplex khác.
Mô-đun này cung cấp 16 kênh bị cô lập. Nếu ứng dụng của bạn yêu cầu ít kênh hơn thì T9431 (phiên bản 8 kênh) có thể là giải pháp thay thế tiết kiệm chi phí hơn.
Mô-đun này yêu cầu cụm đầu cuối tương thích: T9831, T9832 hoặc T9833. Đảm bảo cụm đầu cuối phù hợp với cấu hình hệ thống dây điện tại hiện trường và các yêu cầu về tính toàn vẹn về an toàn.
Mô-đun này hỗ trợ đầu vào dòng điện, điện áp, RTD và cặp nhiệt điện. Xác nhận rằng mô-đun hỗ trợ các loại tín hiệu cụ thể được sử dụng trong thiết bị hiện trường của bạn. Đối với đầu vào cặp nhiệt điện, hãy xác minh rằng biến thể mô-đun hỗ trợ loại cặp nhiệt điện cụ thể (J, K, T, E, R, S hoặc B) được yêu cầu.
Nếu thiết bị hiện trường của bạn hỗ trợ HART và bạn yêu cầu dữ liệu quản lý tài sản và chẩn đoán từ xa, hãy xác nhận rằng chức năng truyền qua HART được bật trong cấu hình hệ thống của bạn.
|
Thương hiệu |
ICS ba chiều |
|
Nước xuất xứ |
Hoa Kỳ |
|
Loại mô-đun |
Mô-đun điều chỉnh / Mô-đun đầu vào tương tự |
|
Dải điện áp |
20 đến 32 V DC |
|
Phạm vi hiện tại |
100-400 MỘT |
|
Cân nặng |
Xấp xỉ. 2 kg |
|
Yếu tố hình thức |
Mô-đun |
ICS Triplex T9432 được triển khai trong các ngành yêu cầu thu tín hiệu tương tự có tính toàn vẹn cao tuân thủ SIL 3:
Hệ thống tắt khẩn cấp, giám sát áp suất và nhiệt độ đầu giếng, đo lưu lượng và mức đường ống, cơ sở xử lý khí tự nhiên.
Kiểm soát nhiệt độ và áp suất lò phản ứng, hệ thống phát hiện cháy và khí, điều khiển cột chưng cất, giám sát bộ phận Cracking xúc tác.
Giám sát nhiệt độ và áp suất nồi hơi, đo độ rung của tuabin và vòng bi, hệ thống quản lý đầu đốt (BMS).
Điều khiển van liên kết TMR tần số cao lò cao.
Giám sát thông số quy trình quan trọng tại các cơ sở xử lý công nghiệp và đô thị.
Phạm vi nhiệt độ hoạt động rộng của mô-đun (–40°C đến +70°C) hỗ trợ lắp đặt ngoài trời, nơi trú ẩn không có hệ thống sưởi và các điều kiện khí hậu khắc nghiệt thường gặp ở các địa điểm sản xuất dầu khí ở thượng nguồn và các địa điểm phát điện ở xa.
Đáp: Không. Emerson đã ngừng sản xuất mẫu này. Tuy nhiên, lượng hàng dư thừa đã được kiểm tra vẫn có sẵn thông qua các nhà cung cấp chuyên biệt bao gồm Yueyang Tongtu. Xác nhận tình trạng sẵn có và tình trạng (bản gốc mới so với bản gốc đã qua sử dụng) trước khi đặt hàng.
Trả lời: T9432 cung cấp 16 kênh đầu vào analog riêng biệt. T9431 cung cấp 8 kênh và phù hợp cho các ứng dụng có yêu cầu số lượng kênh thấp hơn.
Trả lời: Mô-đun này tương thích với các cụm đầu cuối T9831, T9832 và T9833. T9832 cung cấp đầu cuối dự phòng mô-đun kép, trong khi T9833 cung cấp đầu cuối dự phòng ba mô-đun để có mức độ toàn vẹn an toàn cao hơn.
Đ: Có, mô-đun này hỗ trợ trao đổi nóng. Tuy nhiên, khe cắm phải được đặt ở chế độ bảo trì thông qua phần mềm cấu hình trước khi tháo ra để tránh gây ra cảnh báo giả.
Trả lời: Mô-đun này cung cấp khả năng tự chẩn đoán toàn diện bao gồm giám sát nguồn điện, kiểm tra tính toàn vẹn tín hiệu, phát hiện hở mạch/ngắn mạch, phát hiện ngoài phạm vi và cơ quan giám sát phần cứng độc lập với khả năng tự động tắt an toàn đối với các lỗi nghiêm trọng. Đèn LED ở mặt trước cung cấp chỉ báo trạng thái trực quan.
Đ: Vâng. Mô-đun này hỗ trợ truyền qua HART, cho phép truy xuất dữ liệu chẩn đoán từ các thiết bị trường thông minh. Dữ liệu HART có thể được sử dụng để theo dõi tình trạng thiết bị và chẩn đoán mô-đun cung cấp.
Đáp: Để tuân thủ SIL 3, nên kiểm tra độ chính xác trên toàn diện hàng năm. Hồ sơ hiệu chuẩn phải được lưu giữ để kiểm tra an toàn.
|
