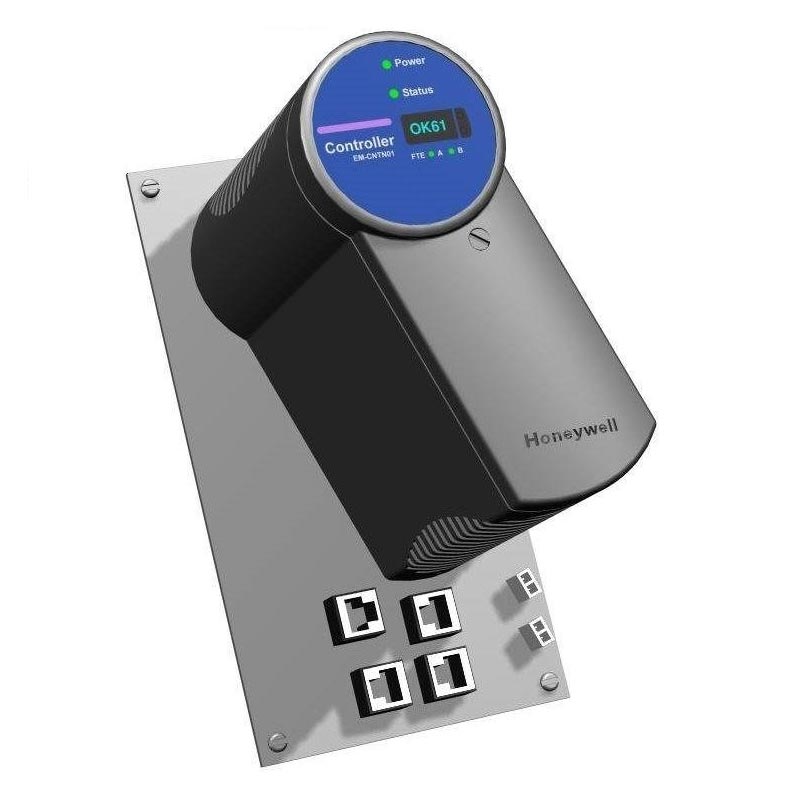

Honeywell CC-PDOB01

Trong kiến ​​trúc Honeywell Experion PKS, các mô-đun I/O dòng C đóng vai trò là giao diện giữa mạng điều khiển và thiết bị đo đạc hiện trường. Honeywell CC-PDOB01 do Yueyang Tongtu cung cấp chuyên xử lý các đầu ra kỹ thuật số chuyển đổi tín hiệu lệnh nhị phân từ bộ điều khiển thành đầu ra chuyển mạch 24V DC để kích hoạt các thiết bị hiện trường.

Chi tiết sản phẩm

Honeywell CC-PDOB01 là mô-đun đầu ra kỹ thuật số 24V DC với 16 kênh đầu ra riêng biệt. Nó được thiết kế cho hệ thống I/O dòng C trong Experion PKS, gắn trực tiếp vào giá I/O dòng C và giao tiếp với bộ điều khiển C300 qua bus I/O.

1. Chức năng cốt lõi: Chuyển đổi các lệnh kỹ thuật số do bộ điều khiển tạo (logic 0/1) thành tín hiệu chuyển mạch 24V DC vật lý. Mỗi kênh có thể điều khiển các thiết bị có định mức dòng điện liên tục là 2A, với công suất dòng điện cực đại là 4A trong thời gian ngắn.

2. Hỗ trợ các loại đầu ra: Mô-đun này cung cấp các đầu ra tìm nguồn (chuyển tải sang nguồn dương), đây là cấu hình tiêu chuẩn cho I/O chuỗi Experion PKS C. Các kênh đầu ra có thể được cấu hình riêng về trạng thái bật/tắt trong quá trình khởi động hoặc lỗi bộ điều khiển, đảm bảo điều kiện dự phòng được xác định cho thiết bị được kết nối.

3. Nguồn điện: Mô-đun yêu cầu hai nguồn điện riêng biệt. Sự tách biệt này đảm bảo rằng một lỗi ở phía trường không ảnh hưởng đến nguồn logic của hệ thống và ngược lại.

Nguồn hệ thống: Được cung cấp qua bảng nối đa năng từ bộ nguồn dòng C (24V DC)

Nguồn điện: Nguồn DC 24V bên ngoài để điều khiển tải đầu ra

4. Tính năng bảo vệ: Mỗi kênh đầu ra được bảo vệ khỏi tình trạng đoản mạch và quá tải. Bộ giới hạn dòng điện tử hạn chế dòng điện đầu ra ở mức an toàn và mô-đun sẽ tự động vô hiệu hóa kênh bị ảnh hưởng nếu lỗi vẫn tiếp diễn. Cơ chế đặt lại sẽ khôi phục hoạt động bình thường sau khi hết lỗi.

Điểm nổi bật của sản phẩm

1. 16 kênh đầu ra có thể định cấu hình độc lập

Mỗi kênh trong số 16 kênh có thể được cấu hình riêng cho cực đầu ra, trạng thái không an toàn và phản hồi lỗi. Tính linh hoạt này cho phép Honeywell CC-PDOB01 có thể đáp ứng các tải hỗn hợp trong một mô-đun duy nhất và một số kênh điều khiển rơ-le nhỏ, các kênh khác cấp nguồn cho van có yêu cầu dòng điện khởi động cao hơn.

2. Bảo vệ ngắn mạch điện tử

Mỗi kênh đầu ra kết hợp mạch giới hạn dòng điện để bảo vệ mô-đun và hệ thống dây điện trường khỏi các lỗi ngắn mạch. Nếu xảy ra đoản mạch, kênh sẽ giới hạn dòng điện ở giá trị an toàn, ngăn ngừa hư hỏng ở tầng đầu ra. Mạch bảo vệ sẽ tự động đặt lại sau khi lỗi được xóa và nhận được lệnh chuyển mạch mới.

3. Phạm vi chẩn đoán toàn diện

Mô-đun liên tục theo dõi tình trạng của chính nó và trạng thái của từng kênh đầu ra.

Tất cả thông tin chẩn đoán đều có sẵn thông qua phần mềm cấu hình Experion PKS và có thể được sử dụng để bảo trì phòng ngừa, ghi nhật ký lỗi và tạo cảnh báo.

4. Thiết kế có độ tin cậy cao

Honeywell CC-PDOB01 được xếp hạng để hoạt động trong môi trường công nghiệp khắc nghiệt, với phạm vi nhiệt độ từ -40°C đến +70°C và khả năng chống rung, độ ẩm và các chất gây ô nhiễm trong không khí.

5. Phản hồi nhanh

Mô-đun cập nhật trạng thái đầu ra trong vòng 20 mili giây kể từ khi nhận lệnh từ bộ điều khiển. Phản ứng nhanh này rất cần thiết cho các chức năng khóa liên động và liên quan đến an toàn khi cần có độ chính xác về thời gian.

6. Khả năng chịu tải mạnh

Mỗi kênh có thể điều khiển tải với dòng điện liên tục lên tới 2A, với định mức dòng điện cực đại là 4A trong tối đa 10ms. Công suất này đủ cho hầu hết các ứng dụng điều khiển tiêu chuẩn, bao gồm van điện từ, chỉ báo cảnh báo, công tắc tơ và rơle thí điểm.

Chức năng chẩn đoán và bảo vệ

Honeywell CC-PDOB01 cung cấp nhiều lớp bảo vệ và khả năng chẩn đoán. Tất cả thông tin chẩn đoán và trạng thái cũng có thể truy cập được thông qua phần mềm cấu hình Experion PKS, cho phép giám sát và tích hợp từ xa với hệ thống ghi nhật ký và báo động của nhà máy, hỗ trợ cả bảo trì dự đoán và định vị lỗi nhanh chóng.

Tính năng bảo vệ

Bảo vệ quá tải: Giới hạn dòng điện để tránh hư hỏng các tầng đầu ra

Bảo vệ ngắn mạch: Phát hiện và hạn chế dòng điện khi đầu ra bị chập xuống đất hoặc nguồn điện

Bảo vệ phân cực ngược: Ngăn ngừa hư hỏng nếu kết nối nguồn điện trường bị đảo ngược

Bảo vệ nhiệt: Giảm công suất đầu ra nếu nhiệt độ bên trong vượt quá giới hạn an toàn

Đặc điểm chẩn đoán

Phát hiện mạch hở: Xác định hệ thống dây điện trường bị đứt hoặc tải bị ngắt kết nối

Phát hiện ngắn mạch: Xác định lỗi nối dây giữa đầu ra và mặt đất hoặc nguồn cung cấp

Phát hiện mất điện tại hiện trường: Cảnh báo khi nguồn điện 24V bên ngoài bị gián đoạn

Giám sát trạng thái kênh: Cho biết mỗi đầu ra đang bật, tắt hay ở trạng thái lỗi

Giám sát tình trạng mô-đun: Báo cáo trạng thái bộ xử lý, tính toàn vẹn của giao tiếp và tình trạng mạch bên trong

Chỉ số trực quan

Đèn LED ở mặt trước cung cấp thông tin trạng thái ngay lập tức:

Trạng thái mô-đun: Màu xanh lá cây biểu thị hoạt động bình thường; màu hổ phách biểu thị cảnh báo hoặc hiệu suất bị suy giảm; màu đỏ biểu thị lỗi ảnh hưởng đến toàn bộ mô-đun.

Trạng thái kênh: Các đèn LED riêng lẻ cho biết mỗi kênh đầu ra đang bật, tắt hay đang trong tình trạng lỗi.

Chỉ báo nguồn điện trường: Xác nhận xem có nguồn điện 24V bên ngoài hay không.

Khắc phục sự cố khi Kênh đầu ra không phản hồi

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa CC-PDOB01 và các mô-đun Cseries DO khác là gì?

Trả lời: CC-PDOB01 cung cấp 16 kênh ở 24V DC với đầu ra nguồn. Các biến thể khác có thể có xếp hạng điện áp, số lượng kênh hoặc cấu hình đầu ra chìm khác nhau. Kiểm tra các yêu cầu mô hình cụ thể cho hệ thống của bạn.

Hỏi: Có thể thay thế mô-đun trong khi hệ thống đang chạy không?

Trả lời: Mô-đun I/O dòng C hỗ trợ thay thế trực tuyến, miễn là kênh bị ngắt điện hoặc cách ly trước khi tháo. Tham khảo tài liệu quy trình Experion PKS để biết hướng dẫn xử lý cụ thể.

Câu hỏi: Mô-đun này cung cấp chẩn đoán gì?

Trả lời: Mô-đun này cung cấp khả năng phát hiện mạch hở, phát hiện ngắn mạch, phát hiện mất điện tại hiện trường và theo dõi tình trạng mô-đun. Thông tin chẩn đoán có thể truy cập được thông qua phần mềm cấu hình Experion PKS và qua đèn LED ở bảng mặt trước.

Hỏi: Làm cách nào để thiết lập lại kênh sau khi xảy ra lỗi đoản mạch?

Trả lời: Sau khi xóa tình trạng đoản mạch, kênh sẽ tự động đặt lại khi nhận được lệnh đầu ra mới. Không cần thực hiện hành động đặt lại thủ công ở cấp độ mô-đun.

Hỏi: Mô-men xoắn khuyến nghị cho vít gắn bảng mặt trước là bao nhiêu?

Đáp: Mô-men xoắn khuyến nghị thường là 0,5–0,6 Nm. Tham khảo hướng dẫn cài đặt I/O dòng C để biết giá trị chính xác dành riêng cho loại giá đỡ của bạn.
