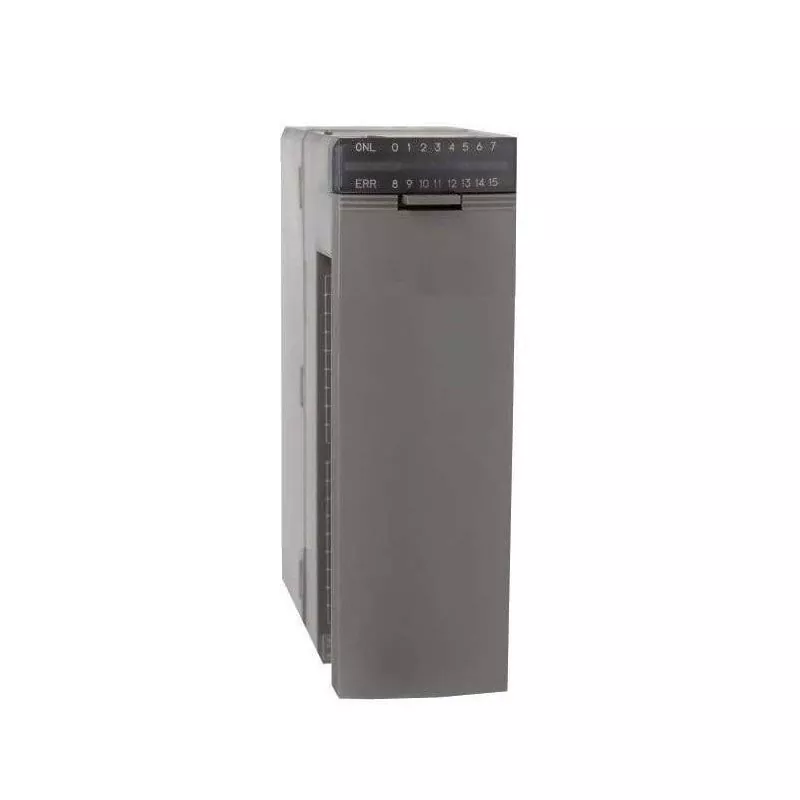

Fuji NP1X1606-W

Fuji NP1X1606-W là mô-đun mở rộng đầu vào DC 16 điểm cho PLC dòng MICREX-SX. Nó chấp nhận tín hiệu trường 24 VDC và cung cấp trạng thái đầu vào kỹ thuật số cho CPU. Mô-đun này được sử dụng trong bảng điều khiển nơi cần có các điểm đầu vào bổ sung.

Yueyang Tongtu cung cấp mô-đun này như một phụ tùng tự động hóa công nghiệp. Công ty duy trì kho linh kiện Fuji MICREX-SX và hỗ trợ tìm nguồn cung ứng cho các số bộ phận cũ hơn hoặc đã ngừng sản xuất. Kiểm tra trước khi giao hàng và xác nhận khả năng tương thích có sẵn.

Nhận dạng sản phẩm

Thông số kỹ thuật

Các giá trị trên được dựa trên thông tin được cung cấp bởi nguồn sản phẩm. Để biết các thông số kỹ thuật chi tiết như nhiệt độ vận hành, nhiệt độ bảo quản, kích thước và trọng lượng, hãy tham khảo tài liệu kỹ thuật chính thức của Fuji Electric MICREX-SX. Nếu có bảng dữ liệu chính thức, nó sẽ được sử dụng làm tài liệu tham khảo chính.

Nguồn kỹ thuật: Tài liệu và hướng dẫn sử dụng sản phẩm dòng MICREX-SX của Fuji Electric. Trong trường hợp có sự khác biệt, dữ liệu chính thức của nhà sản xuất sẽ được ưu tiên.

Tính năng thiết kế và phần cứng

NP1X1606-W là một phần của hệ thống I/O mô-đun MICREX-SX. Mô-đun này sử dụng vỏ nhỏ gọn để tiết kiệm không gian bảng điều khiển. Nó kết nối với hệ thống thông qua giao diện mở rộng và cung cấp các đầu vít để nối dây tại hiện trường.

Mạch đầu vào chấp nhận tín hiệu 24 VDC tiêu chuẩn từ cảm biến, công tắc và tiếp điểm rơle. Thời gian đáp ứng khoảng 10 ms phù hợp cho các ứng dụng đầu vào kỹ thuật số thông thường.

Bảo trì và khắc phục sự cố hiện trường

Bảo trì định kỳ

1. Giữ các lỗ thông gió không có bụi và mảnh vụn. Bụi tích tụ có thể làm giảm khả năng tản nhiệt và dẫn đến lão hóa linh kiện sớm.
2. Kiểm tra định kỳ các đầu vít. Rung động và luân chuyển nhiệt có thể khiến các kết nối bị lỏng theo thời gian.
3. Xác minh rằng nắp đầu cuối đã được lắp đặt sau khi nối dây. Xếp hạng bảo vệ IP20 phụ thuộc vào việc có nắp đậy.

Kiểm tra lỗi phổ biến

Nếu một điểm đầu vào không đăng ký chính xác:

1. Xác nhận thiết bị hiện trường đang cung cấp 24 VDC cho thiết bị đầu cuối đầu vào.
2. Kiểm tra hệ thống dây điện từ khối đầu cuối đến mô-đun. Vít lỏng hoặc dây bị đứt là nguyên nhân thường xuyên xảy ra.
3. Xác minh đèn LED chỉ báo đầu vào cho kênh tương ứng. Nếu đèn LED bật nhưng CPU không đọc được tín hiệu thì vấn đề có thể nằm ở giao tiếp mở rộng.
4. Nếu đèn LED tắt trong khi vẫn có tín hiệu trường thì điểm đầu vào có thể bị hỏng hoặc đầu cuối chung có thể bị ngắt kết nối.
5. Hoán đổi hệ thống dây điện trường đến một điểm đầu vào đang hoạt động đã biết. Nếu tín hiệu đi theo thiết bị hiện trường thì điểm đầu vào ban đầu bị lỗi.

Bằng chứng và kiểm tra sản phẩm

Để hỗ trợ xác minh sản phẩm, các mặt hàng sau có thể được cung cấp hoặc xác nhận trước khi giao hàng:

• Hình ảnh mô-đun thực tế (mặt trước, mặt sau, mặt thiết bị đầu cuối)
• Ảnh bảng tên và số bộ phận
• Biên bản kiểm tra trước khi giao hàng
• Ảnh tình trạng bao bì

Sự sẵn có của các mặt hàng này phụ thuộc vào số lượng hàng hiện có và lô hàng. Vui lòng yêu cầu họ khi xác nhận đơn hàng.

Danh sách kiểm tra trước khi giao hàng

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận NP1X1606-W tương thích với hệ thống MICREX-SX của tôi?

Đáp: Cung cấp mẫu CPU và ảnh của mô-đun hiện có. Chúng tôi sẽ kiểm tra giao diện mở rộng và cấu hình hệ thống trước khi giao hàng.

Câu hỏi 2: Sự khác biệt giữa dòng điện đầu vào 7 mA và tín hiệu áp dụng 35 mA là gì?

Trả lời: 7 mA là dòng điện điển hình được tạo ra bởi mạch đầu vào mô-đun khi cấp nguồn 24 VDC. 35 mA là định mức dòng điện tối đa cho nguồn tín hiệu trường. Ý nghĩa chính xác của những giá trị này phải được xác nhận từ bảng dữ liệu chính thức của Fuji Electric.

Câu 3: Mô-đun này có thể được hoán đổi nóng không?

Trả lời: NP1X1606-W không được thiết kế để trao đổi nóng. Nên tắt nguồn hệ thống trước khi tháo hoặc lắp mô-đun để tránh hư hỏng.

Câu hỏi 4: Tôi nên kiểm tra điều gì nếu điểm đầu vào ngừng hoạt động?

A: Trước tiên hãy xác minh tín hiệu trường có ở thiết bị đầu cuối hay không. Sau đó kiểm tra hệ thống dây điện và chỉ báo đầu vào. Nếu đèn LED sáng nhưng CPU không đọc được tín hiệu, hãy kiểm tra giao tiếp mở rộng. Nếu đèn LED tắt, mạch đầu vào có thể bị hỏng.

Câu 5: NP1X1606-W còn hàng không?

Đáp: Tình trạng sẵn có phụ thuộc vào tình trạng sản xuất hiện tại của nhà sản xuất và lượng tồn kho của nhà phân phối. Vui lòng liên hệ với chúng tôi với số lượng yêu cầu và địa điểm giao hàng để chúng tôi có thể kiểm tra các tùy chọn tìm nguồn cung ứng hiện tại.

Q6: Tôi có thể sử dụng mô-đun này với dòng PLC Fuji khác không?

Trả lời: NP1X1606-W dành riêng cho dòng MICREX-SX. Nó không tương thích với các dòng PLC Fuji khác. Mẫu CPU phải được xác nhận trước khi đặt hàng.
