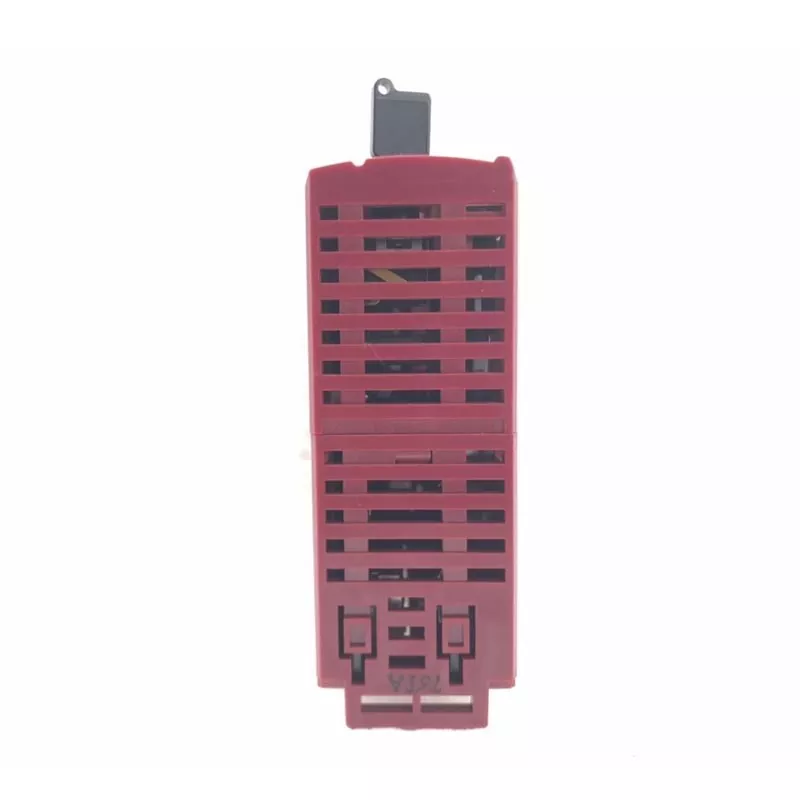

Fuji NP1PS-74R không phải là mô-đun mở rộng I/O thông thường; đúng hơn, nó là bộ phận tính toán và điều khiển cốt lõi trong hệ thống PLC, có khả năng xử lý lệnh tốc độ cao cũng như dễ lập trình và bảo trì.
Fuji NP1PS-74R sử dụng bộ xử lý 32 bit độc quyền, mang lại tốc độ thực hiện lệnh cơ bản ở mức micro giây, có khả năng xử lý các phép tính logic phức tạp và điều khiển chuyển động đa trục.
Nó cung cấp dung lượng lưu trữ chương trình 74K bước và hỗ trợ mở rộng các mô-đun chức năng tương tự, kỹ thuật số và chuyên dụng khác nhau thông qua bus tốc độ cao SX.
Được thiết kế cho môi trường công nghiệp khắc nghiệt, mô-đun này có khả năng chống nhiễu mạnh mẽ. Nó hỗ trợ cấu hình dự phòng CPU kép và nguồn điện kép, đảm bảo hoạt động không bị gián đoạn cho các dây chuyền sản xuất quan trọng.
Nó hỗ trợ kết nối liền mạch—trên bo mạch hoặc thông qua các mô-đun mở rộng—với các bus trường công nghiệp chính thống như Ethernet, Profibus-DP, DeviceNet và SX-Net.
Được trang bị các chỉ báo trạng thái RUN/ERR/BAT trên bo mạch, mô-đun này cho phép chẩn đoán lỗi nhanh chóng tại chỗ và giám sát chương trình trực tuyến khi sử dụng với phần mềm phát triển chuyên dụng.
Duy trì nhiệt độ môi trường xung quanh 0-55°C và độ ẩm dưới 85% RH (không ngưng tụ).
Giữ bên trong tủ điều khiển sạch sẽ; ngăn chặn sự xâm nhập của bụi kim loại, khí ăn mòn và chất gây ô nhiễm dầu.
Không cắm hoặc rút phích cắm các mô-đun CPU hoặc bảng nối đa năng khi bật nguồn; nguồn điện chính của hệ thống phải được ngắt kết nối trước khi thay thế phần cứng. Thiết bị đầu cuối FG của bảng nối đa năng phải được nối đất chắc chắn tại một điểm duy nhất (điện trở nối đất < 100Ω).
Định tuyến các đường dây điều khiển PLC 24V DC và cáp truyền thông trong các ống dẫn hoặc khay riêng biệt từ cáp điện cao thế 220V/380V, duy trì khoảng cách cách ly ít nhất 100mm.
Nếu đèn báo BAT sáng lên nghĩa là mức pin dự phòng ở mức thấp. Pin phải được thay thế trong khi hệ thống được bật nguồn. Tháo pin khi tắt nguồn có thể dẫn đến mất các chương trình được lưu trong RAM bên trong. Thường xuyên sao lưu các chương trình và ảnh chụp vùng dữ liệu bằng phần mềm lập trình.
| Các vấn đề chung | Nguyên nhân có thể | Giải pháp được đề xuất |
| CPU không khởi động được | Nguồn điện bất thường, cài đặt CPU không đúng cách hoặc lỗi phần cứng | Kiểm tra nguồn điện, cài đặt mô-đun và trạng thái CPU |
| lỗi CPU | Những bất thường trong chương trình, thông số hoặc cấu hình phần cứng | Đọc thông báo lỗi và kiểm tra cấu hình chương trình và hệ thống |
| Không có phản hồi I/O | Sự cố với SX Bus, mô-đun I/O hoặc kết nối | Kiểm tra kết nối bus và trạng thái mô-đun I/O |
| Một số thiết bị không hoạt động được | Tín hiệu đầu vào bất thường hoặc lỗi mạch đầu ra | Kiểm tra các điểm I/O, cảm biến trường và bộ truyền động tương ứng |
| Lỗi giao tiếp HMI | Các vấn đề với thông số truyền thông PLC hoặc đường truyền thông | Kiểm tra mô-đun truyền thông, địa chỉ và thông số truyền thông |
| Chương trình không chạy đúng | Mất chương trình, phiên bản chương trình không khớp hoặc tham số bất thường | Khôi phục bằng bản sao lưu hợp lệ và xác minh cấu hình CPU |
| Thiết bị không hoạt động sau khi thay CPU | Không khớp về kiểu máy, cấu hình hoặc chương trình CPU | Xác minh lại mô hình và cấu hình hệ thống ban đầu |
| Dữ liệu bất thường | Các thông số hoặc dữ liệu được lưu trữ không được khôi phục chính xác | Kiểm tra vùng dữ liệu, thông số, file backup |
| PLC bất thường không liên tục | Hệ thống dây điện, nguồn điện, các yếu tố môi trường hoặc nhiễu điện từ | Kiểm tra nguồn điện, nối đất, đầu nối và môi trường lắp đặt |
| Vấn đề giao tiếp | Cấu hình truyền thông | Kiểm tra lại giao tiếp |
Câu hỏi: Fuji NP1PS-74R hỗ trợ những ngôn ngữ lập trình và giao thức truyền thông nào?
Trả lời: NP1PS-74R tuân thủ tiêu chuẩn quốc tế IEC 61131-3 và hỗ trợ nhiều ngôn ngữ lập trình trực quan khác nhau, chẳng hạn như Sơ đồ bậc thang (LD) và Danh sách hướng dẫn (IL). Về mặt truyền thông, nó mang lại độ mở cao và hỗ trợ nhiều mạng tiêu chuẩn quốc tế, bao gồm EtherNet/IP, PROFIBUS-DP, DeviceNet, OPCN-1 và AS-i.
Câu hỏi: Thời lượng pin của mô-đun NP1PS-74R là bao nhiêu?
Trả lời: Trong điều kiện nhiệt độ môi trường bình thường, tuổi thọ của pin dự phòng ban đầu thường là từ 3 đến 5 năm. Nên kiểm tra trạng thái của chỉ báo BAT trong quá trình bảo trì thiết bị định kỳ hoặc thực hiện thay thế phòng ngừa định kỳ.
Câu hỏi: Nó có hỗ trợ giao tiếp với hệ thống PLC hoặc SCADA của bên thứ ba không?
Đ: Có, đúng vậy. Bằng cách cài đặt các mô-đun mở rộng, chẳng hạn như mô-đun giao diện Ethernet, Modbus hoặc PROFIBUS-DP, trên thiết bị cơ bản, bạn có thể cho phép trao đổi dữ liệu với HMI, phần mềm cấu hình/SCADA và PLC của bên thứ ba từ các thương hiệu khác.
