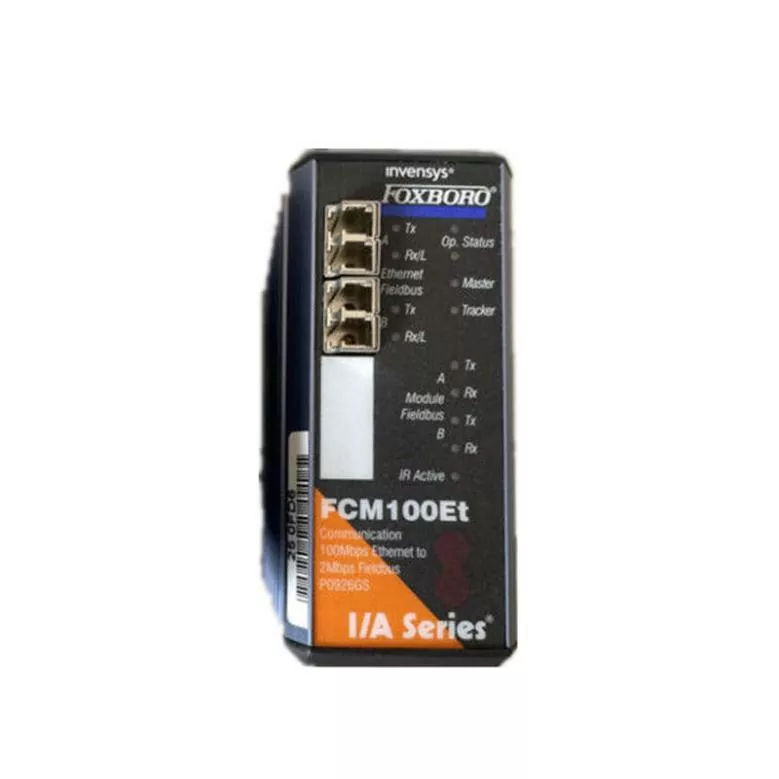

Foxboro FCM100ET P0926GS

Yueyang Tongtu cung cấp mô-đun giao tiếp trường Ethernet Foxboro FCM100ET P0926GS cho các hệ thống DCS dòng I/A Foxboro được sử dụng trong các mạng truyền thông điều khiển quá trình. Mô-đun này cung cấp giao tiếp Ethernet giữa các bộ điều khiển hiện trường và hệ thống giám sát để truyền dữ liệu trong môi trường tự động hóa hóa học, dầu mỏ, khí đốt tự nhiên và xử lý nước.

Thuận lợi

Ứng dụng truyền thông DCS dòng I/A Foxboro

Nó được thiết kế cho các hệ thống điều khiển phân tán Foxboro I/A Series trong đó bộ điều khiển hiện trường yêu cầu kết nối Ethernet với các trạm vận hành và hệ thống giám sát. Nó hoạt động như một giao diện liên lạc giữa lớp điều khiển và lớp giám sát, cho phép dữ liệu của bộ điều khiển được truyền qua mạng Ethernet công nghiệp.

Trong các kiến ​​trúc DCS hiện có, mô-đun này thường được sử dụng cho các kết nối liên lạc giữa bộ điều khiển hiện trường, trạm vận hành, hệ thống giám sát giám sát và mạng Ethernet công nghiệp. Nó được áp dụng trong bảo trì hệ thống, thay thế phần cứng và nâng cấp mạng truyền thông trong đó cần duy trì khả năng tương thích của Foxboro I/A Series.

Giám sát trạng thái mô-đun và giao diện Ethernet

Nó sử dụng giao diện Ethernet 10/100 Mbps cho các mạng truyền thông công nghiệp. Bảng mặt trước được trang bị các chỉ báo trạng thái hiển thị tình trạng nguồn, trạng thái liên kết mạng và hoạt động liên lạc, cho phép nhân viên bảo trì xác định các điều kiện vận hành cơ bản thông qua kiểm tra trực quan.

Mô-đun này cung cấp thông tin trạng thái thông qua các chỉ báo tích hợp về hoạt động nguồn điện, trạng thái kết nối Ethernet và hoạt động truyền hoặc nhận dữ liệu.

Cấu trúc mô-đun cho phép lắp đặt trong các cụm phần cứng Foxboro I/A Series, trong khi nguồn điện được cung cấp thông qua tấm đáy và kết nối bảng nối đa năng.

Thông số kỹ thuật

Lĩnh vực ứng dụng công nghiệp

Foxboro FCM100ET P0926GS được sử dụng trong các hệ thống tự động hóa quy trình trong đó nền tảng Foxboro I/A Series DCS được cài đặt và cần có giao tiếp Ethernet giữa bộ điều khiển và hệ thống giám sát.

Các môi trường ứng dụng điển hình bao gồm các cơ sở lọc dầu, hệ thống sản xuất hóa chất, nhà máy xử lý khí tự nhiên, hệ thống SCADA xử lý nước và mạng lưới giám sát công nghiệp.

Trong các ứng dụng này, mô-đun cung cấp kết nối liên lạc giữa thiết bị điều khiển cấp trường và hệ thống giám sát hoặc vận hành cấp cao hơn, cho phép dữ liệu quy trình được truyền qua cấu trúc mạng DCS hiện có.

Yêu cầu lựa chọn thay thế

Xác minh khả năng tương thích của hệ thống Foxboro

Để thay thế mô-đun truyền thông DCS, việc xác nhận cấu hình phần cứng đã cài đặt là cần thiết trước khi cài đặt. Mô hình thay thế phải phù hợp với yêu cầu về kiến ​​trúc và giao tiếp của hệ thống Foxboro I/A Series hiện có.

Bảo vệ vận chuyển cho các mô-đun điện tử

Nó chứa các mạch điện tử, đầu nối và giao diện truyền thông cần được bảo vệ trong quá trình vận chuyển.

Mô-đun này được đóng gói bằng vật liệu che chắn chống tĩnh điện để giảm rủi ro phóng tĩnh điện, đồng thời bao bì xốp chống sốc được sử dụng để hạn chế tác động khi di chuyển trong quá trình xử lý. Bao bì bên ngoài được gia cố và nhãn chống ẩm được áp dụng để bảo vệ mô-đun trong quá trình vận chuyển.

Câu hỏi thường gặp

Những vấn đề gì có thể xảy ra khi mô-đun FCM100ET bị lỗi trong hệ thống DCS đang vận hành?

Mô-đun giao tiếp bị lỗi có thể ảnh hưởng đến việc trao đổi dữ liệu giữa bộ điều khiển hiện trường và hệ thống giám sát, dẫn đến gián đoạn liên lạc, mất kết nối mạng hoặc giám sát hệ thống bất thường. Trước khi thay thế, lỗi phải được cách ly để xác nhận xem sự cố có xuất phát từ mô-đun, kết nối mạng hoặc phần cứng liên quan hay không.

Có thể sử dụng Foxboro FCM100ET P0926GS trong hệ thống Foxboro I/A Series hiện tại mà không cần thay đổi phần mềm không?

Việc thay đổi phần mềm có cần thiết hay không tùy thuộc vào cấu hình DCS, thiết lập bộ điều khiển và thông số truyền thông hiện có. Trong nhiều tình huống bảo trì, quy trình thay thế tập trung vào việc khớp cấu hình phần cứng hiện có và khôi phục chức năng liên lạc ban đầu.

Làm cách nào để đánh giá tình trạng của mô-đun Foxboro FCM100ET đã qua sử dụng trước khi lắp đặt?

Đánh giá thường bao gồm kiểm tra hình thức bên ngoài của mô-đun, tình trạng đầu nối, trạng thái chỉ báo, nhãn phần cứng và khả năng tương thích với cấu hình DCS mục tiêu. Nên kiểm tra chức năng trong môi trường hệ thống hiện hành trước khi đưa mô-đun trở lại hoạt động liên tục.

Tại sao các mô-đun giao tiếp lại quan trọng đối với việc quản lý vòng đời DCS cũ?

Các mô-đun giao tiếp thường đóng vai trò là điểm kết nối giữa phần cứng điều khiển và hệ thống giám sát. Việc duy trì các mô-đun thay thế có sẵn giúp kéo dài tuổi thọ của các nền tảng DCS đã lắp đặt mà không yêu cầu thay thế ngay toàn bộ hệ thống tự động hóa.

Cần cân nhắc điều gì khi lưu trữ mô-đun truyền thông Foxboro làm hàng tồn kho dự phòng?

Lưu trữ lâu dài nên xem xét các điều kiện môi trường, bảo vệ tĩnh điện, kiểm soát độ ẩm và kiểm tra hàng tồn kho định kỳ. Bảo quản đúng cách giúp duy trì tình trạng đầu nối và giảm rủi ro khi cần các mô-đun dự phòng để bảo trì hệ thống ngoài dự kiến.
