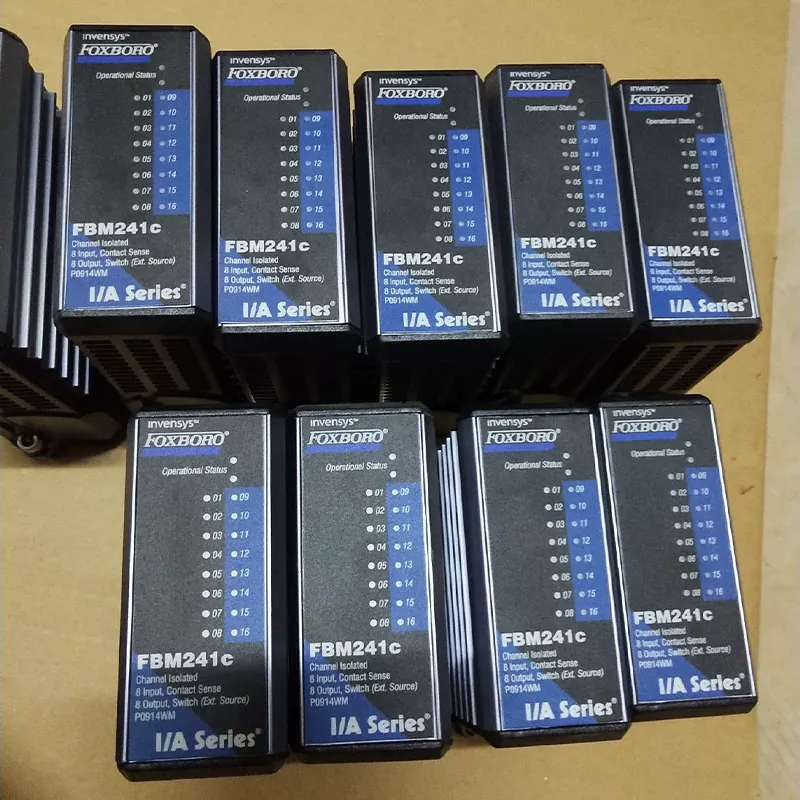

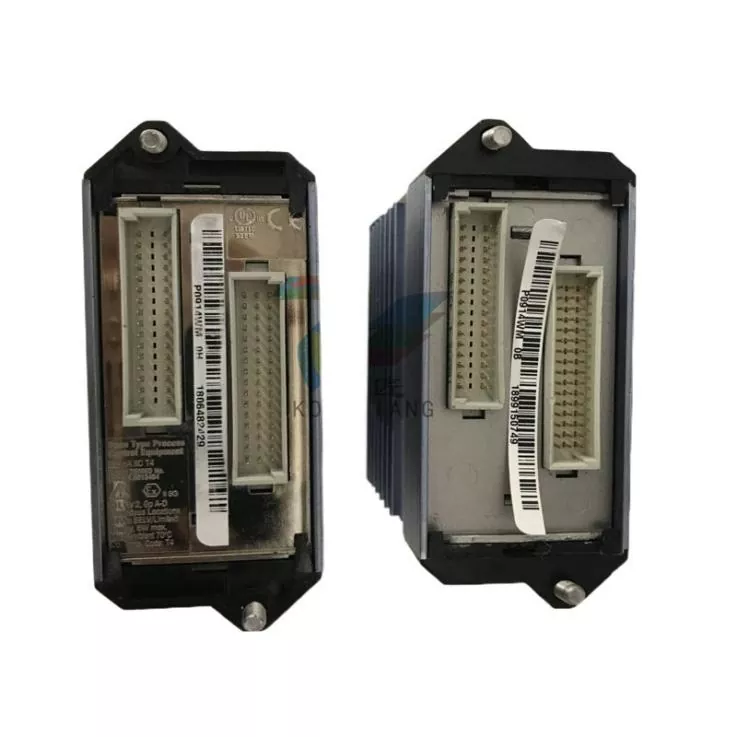

Foxboro FBM241C P0914WM kết hợp giám sát tín hiệu rời rạc và điều khiển đầu ra trong một mô-đun I/O cách ly kênh duy nhất, giúp nó phù hợp để duy trì các hệ thống điều khiển Foxboro I/A Series tương thích. Đối với các nhóm bảo trì, nhà tích hợp hệ thống và người dùng công nghiệp, nó có thể đóng vai trò là bộ phận thay thế hoặc dự phòng thiết thực cho các hệ thống lắp đặt Foxboro hiện có.
Foxboro FBM241C P0914WM cung cấp tám kênh đầu vào cảm biến tiếp xúc. Mỗi kênh có thể phát hiện trạng thái tiếp điểm mở hoặc đóng và sử dụng mạch làm ướt tiếp điểm 24 VDC.
Các đặc tính đầu vào bao gồm:
Tám kênh đầu ra riêng biệt được cung cấp để chuyển đổi các tải có nguồn gốc bên ngoài.
Thông số đầu ra bao gồm:
Việc bố trí tải và đầu cuối thực tế phải được kiểm tra dựa trên cấu hình hệ thống trước khi lắp đặt.
Các kênh I/O được cách ly về mặt điện với nhau và với mặt đất. Cấu hình này giúp tách biệt các mạch trường và có thể làm giảm ảnh hưởng của sự khác biệt về điện giữa các thiết bị trường được kết nối.
Các đặc tính cách ly là một phần trong thiết kế của mô-đun và cần được xem xét khi tích hợp nó vào hệ thống điều khiển hiện có.
Mô-đun này hỗ trợ bộ lọc có thể định cấu hình hoặc thời gian gỡ lỗi là 0, 4, 8, 16 hoặc 32 ms.
Điều này cho phép cấu hình phản hồi đầu vào theo đặc điểm của các tiếp điểm trường được kết nối và giúp tránh những thay đổi tín hiệu không mong muốn do tiếp điểm nảy hoặc nhiễu trong thời gian ngắn.
Foxboro FBM241C P0914WM hoạt động giữa hệ thống điều khiển và các thiết bị trường rời rạc được kết nối.
Ở phía đầu vào, các tiếp điểm trường cung cấp trạng thái mở hoặc đóng được phát hiện bởi các mạch cảm biến tiếp điểm của mô-đun. Các trạng thái này được xử lý dưới dạng tín hiệu đầu vào riêng biệt cho hệ thống điều khiển.
Ở phía đầu ra, mô-đun nhận các lệnh điều khiển riêng biệt và chuyển tải điện được cung cấp bên ngoài thông qua kênh đầu ra thích hợp.
Sự sắp xếp này cho phép mô-đun xử lý cả việc giám sát tín hiệu trường và điều khiển đầu ra rời rạc trong cùng một thiết bị I/O.
| Mục | Đặc điểm kỹ thuật |
| Thương hiệu | Foxboro |
| Người mẫu | FBM241C |
| Mã sản phẩm | P0914WM |
| Loại sản phẩm | Mô-đun I/O rời rạc cách ly kênh |
| Hệ thống | Dòng I/A Foxboro |
| Kênh đầu vào | 8 |
| Kênh đầu ra | 8 |
| Loại đầu vào | Liên hệ với Sense |
| Liên hệ làm ướt | 24 VDC ±15% |
| Loại đầu ra | Đầu ra rời rạc có nguồn gốc từ bên ngoài |
| Điện áp đầu ra ứng dụng tối đa | 60 VDC |
| Dòng tải tối đa | 2 A |
| Thời gian lọc/gỡ lỗi | 0, 4, 8, 16 hoặc 32 mili giây |
| Kích thước mô-đun | 102×45×104mm |
| Xấp xỉ. Cân nặng | 284 gam |
| gắn kết | Tấm đế mô-đun |
| Loại cung cấp | Phụ tùng tự động hóa |
Kích thước mô-đun và thông tin lắp đặt dựa trên tài liệu kỹ thuật Foxboro FBM241/b/c/d.
Foxboro FBM241C P0914WM thuộc dòng mô-đun I/O rời rạc Foxboro I/A Series Compact 200.
Nó được thiết kế để hoạt động với các thành phần hệ thống tương thích, bao gồm tấm đế mô-đun thích hợp, cụm đầu cuối và cáp đầu cuối. Việc bố trí chấm dứt chính xác phụ thuộc vào cấu hình đầu vào và đầu ra được yêu cầu.
Trước khi đặt mua thiết bị thay thế, khách hàng nên xác minh:
Tài liệu Foxboro xác định P0914WM là số bộ phận được liên kết với FBM241c.
Mô-đun này dành cho các hệ thống điều khiển công nghiệp yêu cầu giám sát và chuyển đổi tín hiệu trường rời rạc.
Các ứng dụng điển hình bao gồm:
Sự kết hợp giữa đầu vào và đầu ra riêng biệt của nó làm cho nó phù hợp với các ứng dụng yêu cầu giám sát tiếp xúc trường và tín hiệu điều khiển riêng biệt trong cùng một hệ thống.
Foxboro FBM241C P0914WM là mô-đun I/O rời rạc cách ly kênh với 8 kênh đầu vào và 8 kênh đầu ra cho các hệ thống điều khiển Foxboro tương thích.
Nó cung cấp 8 kênh đầu vào riêng biệt và 8 kênh đầu ra riêng biệt.
Các kênh đầu vào sử dụng cảm biến tiếp xúc với khả năng làm ướt tiếp điểm 24 VDC. Chúng được thiết kế để phát hiện trạng thái tiếp xúc mở và đóng.
Các đầu ra riêng biệt có nguồn gốc từ bên ngoài hỗ trợ điện áp áp dụng lên đến 60 VDC và dòng tải lên tới 2 A, tùy thuộc vào cấu hình đầu cuối hiện hành và các yêu cầu hệ thống.
Đúng. Mô-đun này cung cấp khả năng cách ly kênh giữa các kênh I/O và giữa các kênh với mặt đất.
P0914WM là số bộ phận được liên kết với mô-đun Foxboro FBM241C. Tài liệu Foxboro liệt kê FBM241c với số bộ phận P0914WM.
