GE Fanuc DS200PCCAG5AC

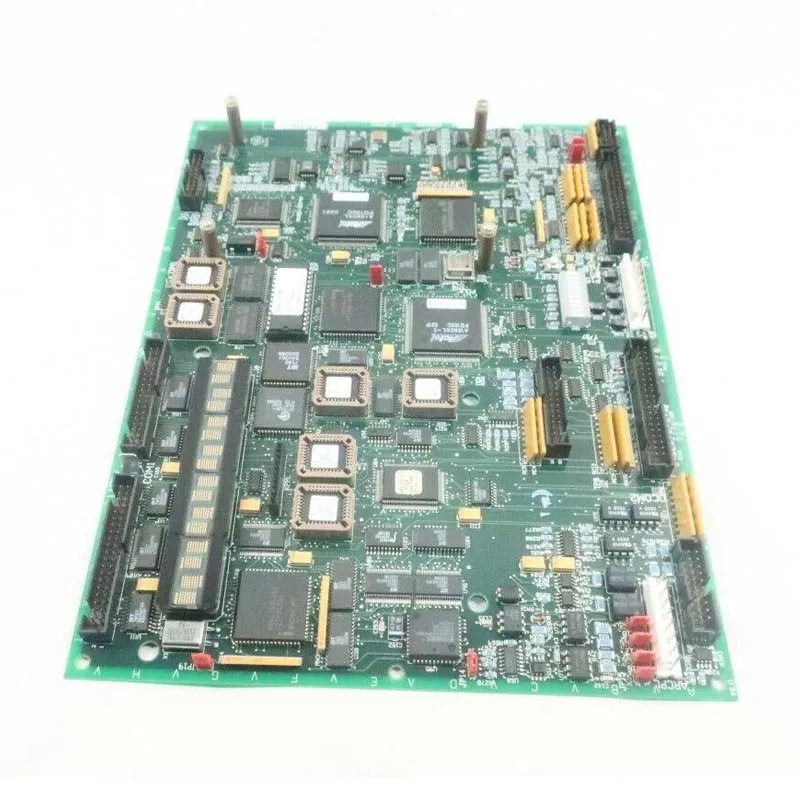

GE Fanuc DS200PCCAG5AC là thẻ điều khiển nguồn PCCA công suất cao trong hệ thống điều khiển GE Fanuc Mark V, đóng vai trò là trung tâm cho mạch truyền động của thiết bị.

Thông số sản phẩm

Phần cứng cốt lõi và các tính năng chức năng

1. Thiết kế chuyên dụng mã lực cao (High-HP)

Bản sửa đổi phần cứng G5 được cấu hình đặc biệt cho các ứng dụng công suất cao, hỗ trợ các chế độ truyền động tái tạo/không tái tạo với dải điện áp phần ứng là 240–630V DC.

Không có bộ giảm âm tích hợp: Tất cả các thành phần đệm được chuyển sang các cụm hệ thống bên ngoài. Đây là một thiết kế kỹ thuật có chủ ý của Nhóm G5—không phải là một khiếm khuyết. Bằng cách loại bỏ các bộ giảm âm và mạch suy giảm trên bo mạch, mật độ công suất và hiệu suất tản nhiệt được cải thiện đáng kể cho các ứng dụng cầu SCR công suất cao.

2. Giao diện cầu nguồn SCR

Điều khiển các cầu nguồn SCR dòng điện cao thông qua tín hiệu cổng cách ly biến áp xung, cung cấp khả năng cách ly điện 1500V RMS giữa các mạch điều khiển điện áp thấp và các phần nguồn điện áp cao.

12 đầu cắm cho tín hiệu xung cổng thuận và cổng ngược, hỗ trợ cấu trúc liên kết SCR toàn cầu.

Giao diện với bảng nguồn loại DCFB và hỗ trợ cuộn kháng chân và cầu chì chân để bảo vệ quá dòng cấp chính xác.

3. Cấu hình hệ thống linh hoạt

4 jumper tích hợp (JP1, JP2, WP3, WP4) để định cấu hình: số nhóm thẻ, dải điện áp hệ thống, hoạt động của tụ điện, thời gian cầu và phản hồi điện áp.

Thiết kế không cần cầu chì: dựa vào cầu chì Chân bên ngoài để bảo vệ quá dòng, một lựa chọn thiết kế giúp đơn giản hóa việc thay thế bo mạch và giảm thời gian bảo trì.

Tương thích với khung giá Mark V loại J, K và M; hỗ trợ cả cấu hình máy biến áp bus độc lập và chung.

4. Chẩn đoán và theo dõi trạng thái

Đèn LED chỉ báo: PWR (Nguồn), LỖI, TRIP—cho phép đánh giá nhanh trạng thái tại chỗ.

Điểm kiểm tra được gắn trên bo mạch để xác minh tín hiệu (xung cổng, tín hiệu phản hồi CT/VT).

5. Thiết kế về môi trường và độ tin cậy

Lớp phủ phù hợp để bảo vệ chống bụi, độ ẩm và tiếp xúc với hóa chất trong môi trường công nghiệp khắc nghiệt.

Nhiệt độ hoạt động: -20°C đến +60°C (phạm vi công nghiệp tiêu chuẩn).

Tiêu thụ điện năng thấp: 5W từ nguồn cung cấp bảng nối đa năng.

Thiết kế PCB nhiều lớp với khả năng miễn dịch EMI nâng cao.

Giao diện truyền thông và khả năng tương thích giao thức

1. Hỗ trợ giao tiếp với bộ vi điều khiển người dùng và thiết bị PLC; giao diện phần cứng bao gồm cổng nối tiếp RS-232 và RS-485, có khả năng tương thích đồng thời với các phương thức truyền thông không dây và Ethernet.

2. Tính năng hỗ trợ tích hợp cho nhiều giao thức truyền thông bao gồm các giao thức dành riêng cho PLC, Modbus, I2C và các giao thức tùy chỉnh, đảm bảo khả năng tương thích rộng rãi với nhiều thiết bị tự động hóa tại chỗ.

3. Màn hình giám sát và vận hành được phát triển bằng phần mềm cấu hình HMImaker, cho phép tạo giao diện đồ họa nhanh chóng, không cần mã.

Ưu điểm về kiến ​​trúc và vận hành

1. Thiết kế phần cứng hoàn toàn kỹ thuật số không có hệ điều hành, loại bỏ nguy cơ sập hệ thống; thiết bị khởi động trực tiếp vào giao diện vận hành, đảm bảo hiệu suất hiển thị ổn định.

2. Khả năng miễn nhiễm nhiễu điện từ (EMI) cao, khiến nó phù hợp để lắp đặt bên trong tủ trong môi trường có EMI cao như nhà máy điện và xưởng xử lý hóa chất.

3. GE Fanuc DS200PCCAG5AC có mức tiêu thụ điện năng tổng thể thấp và tốc độ làm mới màn hình nhanh chóng; thay thế phụ tùng không yêu cầu cài đặt hoặc triển khai hệ thống cấp thấp phức tạp.

4. Bo mạch thực hiện hai chức năng—hiển thị và điều khiển—và đóng vai trò là điểm kết nối quan trọng cho các hệ thống cấp nguồn công suất cao, hoạt động như một thành phần cốt lõi không thể thiếu của mạch điều khiển.

Tham khảo nhanh về khả năng tương thích của hệ thống Mark V

Các ngành áp dụng và điều kiện hoạt động

1. Năng lượng, điện và dầu khí

Thay thế phụ kiện cho hệ thống Mark V trong tổ máy phát điện và thiết bị điện; giải quyết các lỗi trong vòng điều khiển khởi động/tắt máy và điều chỉnh tốc độ.

2. Sản xuất hóa chất

Bộ phận tự động hóa cho dây chuyền sản xuất hóa chất, được sử dụng để giám sát thiết bị xử lý và điều khiển truyền động vòng kín.

3. Kỹ thuật hàng hải

Cơ sở tự động hóa cho các nền tảng ngoài khơi, giám sát quá trình xử lý thiết bị và chuyển tiếp tín hiệu truyền động.

4. Sản xuất truyền thống

Trang bị thêm hệ thống tự động hóa nhà máy cũ; thay thế các bo mạch cũ hoặc hư hỏng của cùng model để khôi phục hoạt động của thiết bị.

Lưu ý: GE Fanuc DS200PCCAG5AC là một phụ kiện phần cứng đã ngừng sản xuất; nó chủ yếu được sử dụng để bảo trì các hệ thống cũ hiện có và không được khuyến khích để phát triển dự án mới.

Câu hỏi thường gặp

Câu hỏi 1: GE Fanuc DS200PCCAG5AC có thể được trao đổi trực tiếp bằng thẻ PCCA phiên bản tiêu chuẩn không?

Đáp: Không. Mẫu này là phiên bản công suất cao (HP cao) chuyên dụng với bản sửa đổi phần cứng G5. Bản thân bo mạch không tích hợp các thành phần giảm âm hoặc suy giảm—các thành phần này được chuyển sang các cụm hệ thống bên ngoài như một thiết kế kỹ thuật có chủ ý dành cho các ứng dụng công suất cao . Việc thay thế trực tiếp bằng phiên bản tiêu chuẩn (ví dụ: G1/G2) sẽ dẫn đến thiếu phần cứng và hệ thống bất thường.

Trước khi tiếp tục: Xác minh rằng hệ thống của bạn đã cài đặt bộ phản ứng chân và cầu chì chân. Xác nhận cấu hình phần cứng hoàn chỉnh phù hợp với yêu cầu G5 công suất cao. Nếu không chắc chắn, hãy cung cấp số sê-ri giá Mark V của hệ thống của bạn và chúng tôi sẽ hỗ trợ xác minh

Câu hỏi 2: Các triệu chứng điển hình tại chỗ khi bo mạch gặp trục trặc là gì?

A: Các triệu chứng hư hỏng thường gặp bao gồm:

Thiết bị không khởi động được hoặc có biểu hiện điều chỉnh tốc độ bất thường

Chuyến đi của đơn vị truyền động với mã lỗi liên quan đến cầu SCR

Trong trường hợp nghiêm trọng, khóa liên động tắt máy ngay lập tức được kích hoạt

Quan trọng: Một số lỗi tiềm ẩn—không có cảnh báo lỗi nào được hiển thị và đèn báo có thể xuất hiện bình thường. Những trường hợp này yêu cầu đánh giá toàn diện dựa trên dữ liệu chẩn đoán hệ thống, bao gồm xác minh tín hiệu xung cổng và kiểm tra phản hồi CT/VT tại các điểm kiểm tra gắn trên bo mạch. Không chỉ dựa vào đèn LED để chẩn đoán

Câu hỏi 3: Cần có thông tin gì khi mua phụ tùng này, ngoài số model đầy đủ?

Trả lời: Để đảm bảo tính tương thích, chúng tôi khuyên bạn nên cung cấp:

Phiên bản hệ thống Mark V và bản sửa đổi chương trình cơ sở (nếu biết)

Định mức công suất và dải điện áp phần ứng của thiết bị

Loại khung giá đỡ hệ thống (J, K hoặc M)

Bộ phận đó dùng để thay thế toàn bộ thiết bị hay dùng cho mục đích khắc phục sự cố/sao lưu

Bản sửa đổi bảng hiện tại (nếu thay thế bảng hiện có, vui lòng cung cấp mẫu và bản sửa đổi đầy đủ của nó)

Thông tin này giúp chúng tôi xác minh tính tương thích và ngăn ngừa lỗi triển khai do phiên bản không khớp

Câu hỏi 4: Những bước kiểm tra đơn giản nào cần được thực hiện sau khi nhận bo mạch nhưng trước khi lắp đặt tại chỗ?

A: Danh sách kiểm tra trước khi cài đặt:

Câu 5: Bảng mạch này vẫn được nhà sản xuất ban đầu sản xuất phải không?

Đáp: Không. Phần cứng này là phụ tùng thay thế đã ngừng sản xuất. GE không còn sản xuất hàng loạt DS200PCCAG5ACB nữa. Tính sẵn có của thị trường phụ thuộc chủ yếu vào lượng hàng tồn kho hiện có.

Lời khuyên lựa chọn: Khi tìm nguồn cung ứng linh kiện này, hãy ưu tiên xác minh khả năng tương thích của phiên bản phần cứng (bản sửa đổi G5) và cấu hình hệ thống để tránh mua phải linh kiện không tương thích. Chúng tôi chỉ cung cấp các bo mạch gốc chính hãng có nguồn gốc thông qua các kênh chính thức, không phải các sản phẩm đã được tân trang lại hoặc tận dụng.

Q6: Bo mạch có thể được thay nóng trong khi hệ thống đang chạy không?

Đáp: Không. Hệ thống Mark V không được thiết kế để cắm trực tiếp phần cứng PCCA. Kéo bo mạch dưới nguồn điện có thể làm hỏng giao diện SCR hoặc kết nối bảng nối đa năng. Luôn tắt nguồn hoàn toàn hệ thống trước khi tháo hoặc lắp đặt .
