Emerson KJ4010X1-BG1 12P0830X062

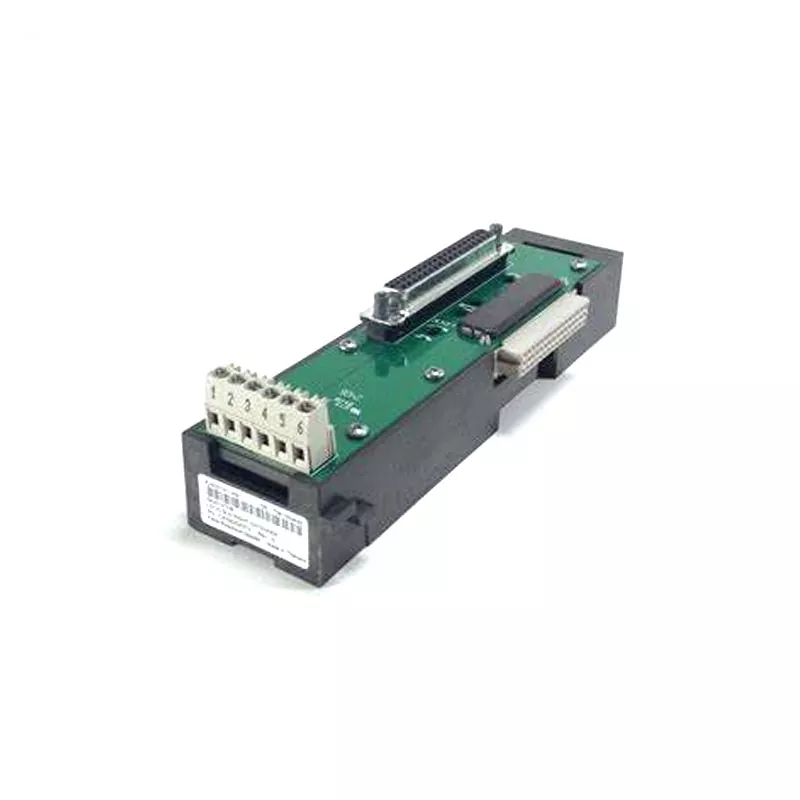

Emerson KJ4010X1-BG1 12P0830X062 do Yueyang Tongtu cung cấp thuộc hệ thống con I/O dòng DeltaV M và có chức năng như một mô-đun sóng mang. Nó không thực hiện chuyển đổi tín hiệu hoặc xử lý logic; vai trò của nó là duy trì kết nối điện và cơ của LocalBus, truyền cả dữ liệu và năng lượng từ sóng mang bên trái sang sóng mang bên phải.

Mô-đun này thường cần thiết khi giá DeltaV hiện tại đã hết khe I/O và cần có các sóng mang bổ sung để chứa nhiều mô-đun I/O hơn. Bằng cách cài đặt Emerson KJ4010X1-BG1 12P0830X062 vào khe thích hợp, LocalBus được mở rộng sang giá đỡ phụ mới, cho phép quản lý các mô-đun I/O bổ sung bằng cùng một bộ điều khiển.

Tính năng sản phẩm

Mở rộng công suất mà không cần thay thế bộ điều khiển

Khi sử dụng mô-đun này để bổ sung dung lượng I/O, bộ điều khiển DeltaV không thay đổi và cấu hình hệ thống không yêu cầu tải xuống đầy đủ.

Chứng nhận khu vực nguy hiểm

Mô-đun này mang chứng chỉ ATEX Zone 2, IECEx, FM Class I Division 2, CSA và UKEX. Nó có thể được lắp đặt trực tiếp tại các khu công nghiệp có khí hoặc bụi dễ cháy, chẳng hạn như nhà máy lọc dầu, nhà máy hóa chất và cơ sở xử lý khí tự nhiên.

Phạm vi nhiệt độ rộng

Phạm vi nhiệt độ hoạt động là từ –40°C đến +70°C, phù hợp với tủ ngoài trời, phòng không có máy lạnh và điều kiện khí hậu khắc nghiệt.

Cài đặt không cần công cụ

Mô-đun này sử dụng thiết kế gắn vào. Nó có thể được lắp vào các khe dẫn hướng của bảng nối đa năng cho đến khi chốt khớp vào mà không cần dụng cụ đặc biệt.

Độ bền cơ học

Mô-đun này đáp ứng ISA-S71.04-1985 Loại G3 về khả năng chống chất gây ô nhiễm trong không khí và chịu được cú sốc 10g (nửa hình sin, 11ms) và độ rung từ đỉnh đến đỉnh 1mm.

Hướng dẫn cài đặt

Trước khi lắp đặt hoặc tháo Emerson KJ4010X1-BG1 12P0830X062, phải tắt nguồn của giá đỡ DeltaV. Không được lắp hoặc rút mô-đun trong khi hệ thống được cấp điện.

Các bước cài đặt:

1. Đảm bảo hệ thống đã tắt nguồn và khu vực này được an toàn.

2. Căn chỉnh mô-đun với các khe dẫn hướng bảng nối đa năng và đẩy nó vào theo chiều ngang.

3. Chèn cho đến khi cơ cấu chốt ăn khớp và xác minh rằng mô-đun đã ngang bằng với các giá đỡ liền kề và được đặt chắc chắn.

Sau khi cài đặt, không cần hiệu chuẩn hoặc cấu hình tham số vì mô-đun này không chứa các bộ phận có thể điều chỉnh hoặc các bộ phận mà người dùng có thể sử dụng được.

Hai điểm quan trọng cần lưu ý:

1. Việc loại bỏ bất kỳ mô-đun sóng mang nào trong khi hệ thống được cấp nguồn sẽ làm gián đoạn tính liên tục của LocalBus, khiến tất cả các sóng mang ở hạ lưu mất liên lạc với bộ điều khiển.

2. Đối với cáp LocalBus đi qua giữa các vỏ bọc trong khu vực nguy hiểm, phải áp dụng biện pháp bảo vệ ống dẫn theo yêu cầu của NEC hoặc IEC.

Hướng dẫn lựa chọn

Trước khi đặt hàng Emerson KJ4010X1-BG1 12P0830X062, cần xác minh các mục sau:

Hướng mở rộng

Mô hình này là một bộ mở rộng phù hợp. Nếu cách bố trí giá đỡ yêu cầu mở rộng bus sang trái thì cần có một mô hình khác. Kiểm tra bản vẽ sắp xếp giá đỡ trước khi đặt hàng.

Tổng chiều dài chuỗi cúc

Thêm chiều rộng của tất cả các sóng mang hiện có và đề xuất để xác nhận rằng tổng chiều dài không vượt quá 6,5 mét. Nếu tổng số vượt quá giới hạn này, hãy cân nhắc việc phân vùng hệ thống hoặc thêm bộ điều khiển khác thay vì tiếp tục nối chuỗi các bộ mở rộng.

Phân loại khu vực nguy hiểm

Xác nhận rằng phân loại khu vực nguy hiểm của địa điểm phù hợp với chứng nhận của mô-đun. Mô-đun này phù hợp với Vùng 2 và Loại I Phân khu 2. Nó không được phê duyệt cho Vùng 0 hoặc Vùng 1.

Ngân sách điện

LocalBus cung cấp 12,6 VDC ở mức tối đa 8A. Mỗi sóng mang bổ sung và các mô-đun I/O của nó sẽ làm tăng thêm mức tiêu thụ điện năng. Tính toán tải hiện tại trước khi mở rộng để đảm bảo dự trữ đủ năng lượng.

Tính sẵn có của sản phẩm

Mô hình này đã ngừng sản xuất. Đối với các dự án mới, hãy đánh giá xem liệu lượng hàng tồn kho dư thừa có đủ cho nhu cầu bảo trì dài hạn hay không. Đối với việc mở rộng hệ thống hiện tại hoặc bổ sung phụ tùng thay thế, các kênh dự trữ nói chung là đủ.

Thông số kỹ thuật

Các ngành ứng dụng

Emerson KJ4010X1-BG1 12P0830X062 được sử dụng trong các ngành đòi hỏi khả năng tự động hóa quy trình và mở rộng hệ thống:

Dầu khí: nhà máy lọc dầu, xử lý khí tự nhiên, đơn vị Cracking xúc tác

Hóa chất và hóa dầu: vòng xử lý để kiểm soát nhiệt độ, áp suất và dòng chảy

Sản xuất điện: nhà máy nhiệt điện, nhà máy tua bin khí, mở rộng I/O hệ thống phụ trợ

Xử lý nước và nước thải: kiểm soát quy trình và khóa liên động cho các cơ sở công nghiệp và đô thị

Sản xuất và kim loại: nhà máy thép, khai thác mỏ và sản xuất chung có nhu cầu I/O phân tán

Câu hỏi thường gặp

Hỏi: Model này còn được sản xuất không?

Đáp: Không. Emerson đã ngừng cung cấp sản phẩm này vào ngày 31 tháng 12 năm 2018. Nguồn cung hiện tại đến từ nguồn cung dư thừa của nhà máy hoặc nguồn hàng đã qua sử dụng đã qua thử nghiệm.

Hỏi: Sự khác biệt giữa bộ mở rộng bên trái và bộ mở rộng bên phải là gì?

Trả lời: Bộ mở rộng bên phải (KJ4010X1-BG1) chuyển LocalBus từ sóng mang hiện tại sang sóng mang tiếp theo ở bên phải. Bộ mở rộng bên trái chuyển nó sang bên trái. Chúng có hướng kết nối vật lý khác nhau và không thể sử dụng thay thế cho nhau. Xác nhận hướng trước khi đặt hàng.

Hỏi: Mô-đun có yêu cầu hiệu chuẩn hoặc cấu hình sau khi cài đặt không?

Đáp: Không. Đây là một bộ mở rộng phần cứng thụ động không có thành phần điều chỉnh được nên không cần hiệu chỉnh hoặc cài đặt phần mềm.

Hỏi: Mô-đun có thể được lắp vào hoặc tháo ra trong khi hệ thống đang chạy không?

Đáp: Không. Hệ thống phải được tắt hoàn toàn trước khi lắp hoặc tháo. Trao đổi nóng sẽ làm gián đoạn LocalBus và có thể gây ra lỗi liên lạc.

Hỏi: Điều gì xảy ra nếu chiều dài chuỗi cúc vượt quá 6,5 mét?

Đáp: Ngoài 6,5 mét, tính toàn vẹn của tín hiệu và thời gian không thể được đảm bảo, điều này có thể dẫn đến lỗi giao tiếp hoặc tình trạng rớt mô-đun. Giới hạn này là do khả năng truyền động điện của xe buýt và không thể khắc phục được bằng cách bổ sung thêm các bộ mở rộng.
