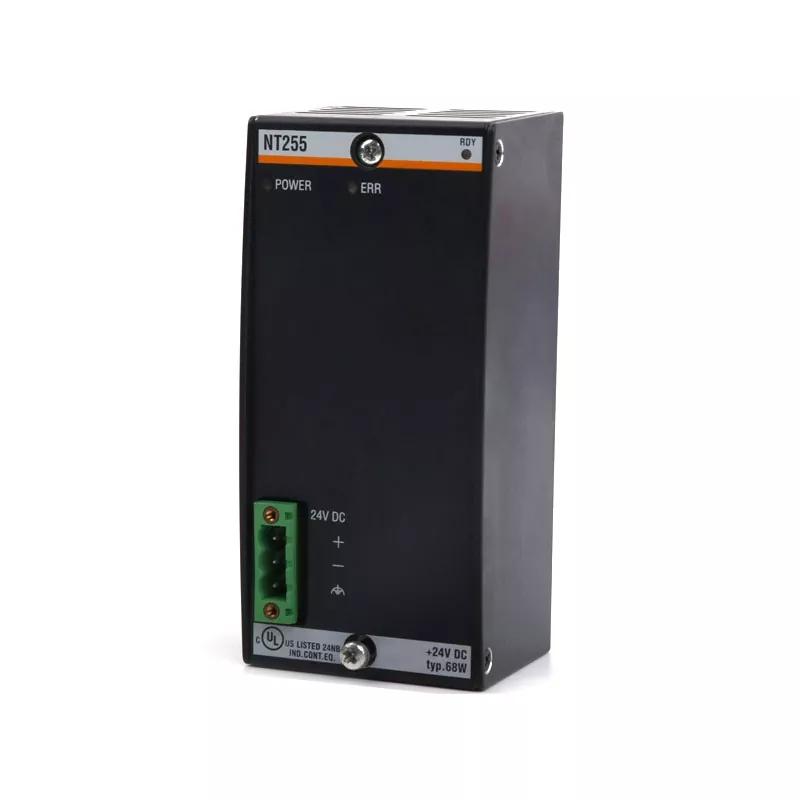

Bachmann NT255

Bachmann NT255 là mô-đun cấp nguồn được sử dụng trong các hệ thống tự động hóa mô-đun Bachmann. Nó cung cấp điện áp hoạt động theo yêu cầu của CPU và các mô-đun khác được kết nối thông qua bảng nối đa năng của hệ thống, với đầu vào 18–34 V DC và công suất đầu ra 45 W. Lên đến 55 W có sẵn cho tải tối đa tạm thời, trong khi đầu ra chính +5 V hỗ trợ lên đến 6 A.

Mô-đun này cũng cung cấp các đầu ra +15 V và -15 V ở mức 0,5 A mỗi đầu ra, cùng với bảo vệ phân cực ngược điện tử, giám sát điện áp đầu vào, cách ly điện, chỉ báo trạng thái và tín hiệu mất điện. Đối với các dự án thay thế hoặc bảo trì, cần kiểm tra chính xác model và số bộ phận so với hệ thống lắp đặt hiện có.

Nhận dạng sản phẩm

Thông số kỹ thuật chính

Chức năng cung cấp điện

Mô-đun cung cấp điện là một phần của kiến ​​trúc nguồn điện bên trong của hệ thống tự động hóa Bachmann. Nó chuyển đổi nguồn DC đến thành điện áp theo yêu cầu của CPU và các mô-đun khác được cài đặt thông qua bảng nối đa năng.

Thiết bị này cung cấp ba mức điện áp đầu ra: +5 V, +15 V và -15 V. Đầu ra +5 V được định mức ở 6 A, với công suất đỉnh 8 A, trong khi đầu ra ±15 V hỗ trợ mỗi đầu ra 0,5 A. Các đầu ra này nhằm mục đích cung cấp phần cứng hệ thống được kết nối thay vì hoạt động như một nguồn điện DC bên ngoài đa năng.

Một số chức năng bảo vệ và giám sát hỗ trợ vận hành hệ thống đáng tin cậy. Bảo vệ phân cực ngược điện tử giúp ngăn ngừa hư hỏng do phân cực đầu vào không chính xác, trong khi việc giám sát điện áp đầu vào có thể tạo ra thông báo mất điện khi điều kiện nguồn điện nằm ngoài phạm vi yêu cầu. Cách ly điện cung cấp sự tách biệt giữa mạch đầu vào, hệ thống và mạch nối đất.

Khả năng tương thích hệ thống

Mô-đun này được thiết kế cho kiến ​​trúc tự động hóa mô-đun của Bachmann và hoạt động với các thành phần hệ thống được kết nối với bảng nối đa năng. Do đó, sự phù hợp của nó phụ thuộc vào cấu hình của hệ thống điều khiển hoàn chỉnh chứ không chỉ phụ thuộc vào thông số kỹ thuật điện.

Khi lựa chọn thiết bị thay thế, cần kiểm tra kiểu máy ban đầu, số bộ phận, cấu hình bảng nối đa năng, nguồn cung cấp đầu vào, công suất đầu ra yêu cầu và điều kiện môi trường. Điều này đặc biệt quan trọng khi bảo trì thiết bị tự động hóa cũ, trong đó thành phần thay thế cần phải tương ứng với cấu hình hệ thống đã được thiết lập.

Thông tin trên nhãn mô-đun gốc thường là điểm khởi đầu hữu ích nhất. Việc cung cấp số bộ phận chính xác có thể giúp xác định thành phần cần thiết trước khi yêu cầu về tình trạng sẵn có và giao hàng được xác nhận.

NT255 và NT255 CC

Phiên bản tiêu chuẩn và phiên bản NT255 CC ColdClimate có sẵn cho các môi trường hoạt động khác nhau. Đơn vị tiêu chuẩn được xác định bằng số bộ phận 00031426-00, trong khi phiên bản ColdClimate sử dụng 00031427-00.

Cả hai phiên bản đều cung cấp chức năng cấp nguồn cơ bản và cấu hình đầu ra giống nhau. Biến thể ColdClimate dành cho các ứng dụng cần xem xét nhiệt độ và điều kiện môi trường thấp hơn như ngưng tụ.

Phiên bản chính xác phải được xác định từ tài liệu thiết bị gốc, nhận dạng mô-đun và môi trường lắp đặt thực tế thay vì chỉ dựa vào hình thức bên ngoài.

Ứng dụng

Bachmann NT255 được sử dụng trong các hệ thống điều khiển và tự động hóa công nghiệp dựa trên Bachmann, nơi cần có nguồn DC bên trong cho CPU và các mô-đun được kết nối khác. Các yêu cầu điển hình có thể xảy ra trong quá trình bảo trì hệ thống, sửa chữa thiết bị, mở rộng hệ thống điều khiển và chuẩn bị các phụ tùng thay thế quan trọng.

Việc lựa chọn phải dựa trên cấu hình hệ thống hoàn chỉnh thay vì chỉ dựa trên công suất đầu ra. Các mô-đun được kết nối, cách bố trí bảng nối đa năng, nguồn điện vào, điều kiện môi trường và phiên bản bắt buộc đều cần được xem xét khi xác nhận tính phù hợp.

Thông tin đặt hàng

Để tìm nguồn cung ứng, khách hàng có thể cung cấp mẫu mã hoặc số bộ phận hoàn chỉnh cùng với số lượng yêu cầu, yêu cầu về tình trạng sản phẩm, thông tin ứng dụng và điểm đến giao hàng.

Số bộ phận tiêu chuẩn là 00031426-00. Nếu cài đặt hiện có sử dụng phiên bản ColdClimate, thành phần bắt buộc phải được xác nhận là NT255 CC, 00031427-00.

Việc cung cấp thông tin nhận dạng ban đầu khi bắt đầu quá trình tìm nguồn cung ứng giúp giảm thiểu lỗi lựa chọn mô hình và cho phép kiểm tra các yêu cầu về tình trạng sẵn có, tình trạng, số lượng và giao hàng hiệu quả hơn.

Câu hỏi thường gặp

Bachmann NT255 là gì?

Nó là mô-đun cung cấp điện cho các hệ thống tự động hóa mô-đun Bachmann, cung cấp điện áp nguồn bên trong theo yêu cầu của CPU và các mô-đun được kết nối với bảng nối đa năng khác.

Phạm vi điện áp đầu vào là gì?

Dải điện áp đầu vào được chỉ định là 18–34 V DC.

Xếp hạng đầu ra chính là gì?

Mô-đun này cung cấp +5 V ở mức 6 A, với công suất cực đại là 8 A, cùng với +15 V và -15 V ở mức 0,5 A mỗi mô-đun. Công suất đầu ra định mức là 45 W, có thể lên tới 55 W cho tải cao điểm tạm thời.

Sự khác biệt giữa phiên bản tiêu chuẩn và ColdClimate là gì?

Phiên bản tiêu chuẩn được xác định bởi 00031426-00, trong khi phiên bản ColdClimate là 00031427-00. Loại thứ hai được thiết kế để lắp đặt ở những nơi cần xem xét nhiệt độ thấp hơn và các điều kiện môi trường liên quan đến ngưng tụ.

Những thông tin cần thiết cho một báo giá thay thế?

Số bộ phận ban đầu là tài liệu tham khảo hữu ích nhất. Số lượng, yêu cầu về tình trạng sản phẩm, thông tin hệ thống hiện có và điểm đến giao hàng cũng có thể được cung cấp để hỗ trợ kiểm tra tính sẵn có và tìm nguồn cung ứng.
