Allen-Bradley 1794-IT9

Allen-Bradley 1794-IT9 do Yueyang Tongtu cung cấp là mô-đun đầu vào tương tự cách ly 8 kênh, mật độ cao trong hệ thống I/O Rockwell Automation FLEX™. Được thiết kế đặc biệt để thu các tín hiệu cực yếu mà không bị trôi, nó cung cấp tín hiệu giữa môi trường xử lý nhiệt độ cao và bộ điều khiển công nghiệp như hệ thống ControlLogix, CompactLogix hoặc SLC 500.

Các tính năng chính

Hỗ trợ cặp nhiệt điện đa loại & mV

Kết nối trực tiếp với các cặp nhiệt điện loại J, K, T, E, R, S, B và N, đồng thời xử lý đầu vào milivolt trực tiếp trong phạm vi.

Cách ly tín hiệu kênh-kênh

Tính năng cách ly kênh-kênh tích hợp giúp ngăn ngừa vòng lặp trên mặt đất và giúp giảm sự mất ổn định tín hiệu do nhiễu điện và các vấn đề nối đất.

Chuyển đổi tín hiệu độ phân giải cao

Chuyển đổi các thay đổi của cảm biến nhiệt độ ở mức microvolt thành tín hiệu số 16 bit chính xác, đảm bảo giám sát quá trình chính xác.

Bồi thường ngã ba lạnh

Có tính năng bù điểm nối nguội bên trong để duy trì độ chính xác đo cao ngay cả khi nhiệt độ môi trường xung quanh tủ điều khiển dao động.

Tích hợp mạng linh hoạt

Gắn liền mạch vào các Thiết bị cơ sở đầu cuối (TBU) 1794 tiêu chuẩn và giao tiếp qua EtherNet/IP, ControlNet hoặc DeviceNet thông qua bộ điều hợp mạng FLEX I/O (ví dụ: 1794-AENT).

Thông số kỹ thuật Ma trận

Hướng dẫn lựa chọn kiến ​​trúc hệ thống & cơ sở thiết bị đầu cuối

Để đảm bảo triển khai liền mạch và tránh lỗi đặt hàng, hãy ghép nối Allen-Bradley 1794-IT9 với thiết bị đầu cuối (TBU) và bộ chuyển đổi thích hợp:

Thiết bị cơ sở đầu cuối tương thích (TBU):

• 1794-TB3T: Nên dùng cho đầu vào cặp nhiệt điện; cung cấp các thiết bị đầu cuối bù điểm lạnh (CJC) tích hợp.

• 1794-TB3G: Thích hợp cho các ứng dụng cảm biến nối đất cần có điểm nối đất mở rộng.

Khả năng tương thích của bộ điều hợp mạng:

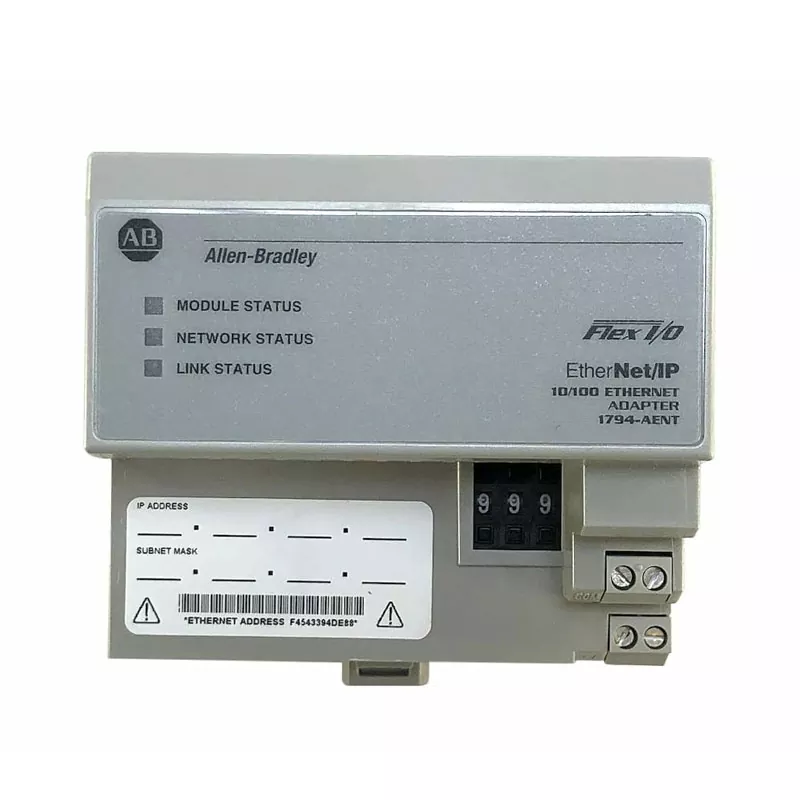

• 1794-AENT / 1794-AENTR: Dành cho mạng công nghiệp EtherNet/IP một cổng/hai cổng.

• 1794-ACN15 / 1794-ACNR15: Dành cho kiến ​​trúc ControlNet.

• 1794-ADN: Dành cho hệ thống bus trường DeviceNet.

Ứng dụng công nghiệp

Hóa dầu & Dầu/Khí: Giám sát nhiệt độ theo thời gian thực cho các bình phản ứng, lò nứt và đường ống vận chuyển để duy trì an toàn vận hành.

Sản xuất điện và phân phối năng lượng: Giám sát chính xác nhiệt độ vòng bi tuabin, điều kiện hơi của nồi hơi và hệ thống sưởi của máy biến áp.

Gia công kim loại & Luyện kim: Theo dõi nhiệt độ trong lò xử lý nhiệt, dây chuyền ủ và hệ thống đúc liên tục.

Sản xuất riêng biệt và ô tô: Hệ thống sưởi quy trình tự động, lò sấy nhiệt và dây chuyền lắp ráp kiểm soát khí hậu.

Hướng dẫn cài đặt

Lỗi chọn cơ sở đầu cuối

Không sử dụng đế đầu cuối 2 dây tiêu chuẩn (như 1794-TB2); 1794-IT9 yêu cầu bộ đế 3 dây hoặc được trang bị CJC chuyên dụng (chẳng hạn như 1794-TB3T) để hoạt động chính xác.

Tiêu chuẩn đi dây và che chắn

Chạy dây nối dài cặp nhiệt điện trong các ống dẫn riêng biệt, được che chắn cách xa đường dây điện cao thế ít nhất để tránh hiện tượng méo tín hiệu.

Phòng ngừa trao đổi nóng

Mặc dù FLEX I/O hỗ trợ Loại bỏ và chèn dưới nguồn điện (RIUP), hãy đảm bảo công tắc phím cơ sở đầu cuối được đặt ở vị trí 3 trước khi cài đặt 1794-IT9.

Tại sao Nguồn từ Yueyang Tongtu?

1. Đảm bảo chính hãng: Được cung cấp thông qua các kênh cung cấp hợp pháp, đã được xác minh cùng với tài liệu sản phẩm có sẵn và hồ sơ cung cấp có thể theo dõi được —không có linh kiện tân trang hoặc giả mạo.

2. Kiểm tra trước khi giao hàng: Mỗi đơn vị đều trải qua quá trình xác minh trực quan, kiểm tra tính toàn vẹn của chốt và đóng gói ESD chống tĩnh điện trước khi gửi đi.

3. Hỗ trợ tích hợp kỹ thuật: Hướng dẫn miễn phí về cấu hình phần cứng mô-đun, ánh xạ I/O và thiết lập giao tiếp cho các nền tảng Rockwell Automation (ControlLogix, CompactLogix và SLC 500).

Câu hỏi thường gặp

Hỏi: Điểm khác biệt chính giữa Allen-Bradley 1794-IT9 và 1794-IRT8 là gì?

Trả lời: 1794-IT9 chuyên về cặp nhiệt điện và đầu vào có cách ly kênh, khiến nó trở nên lý tưởng cho các ứng dụng milivolt yếu và nhiệt độ cao. Mặt khác, 1794-IRT8 là mô-đun kết hợp xử lý cả cảm biến RTD (Đầu báo nhiệt độ điện trở) và cảm biến cặp nhiệt điện trên các kênh không cách ly.

Câu hỏi: 1794-IT9 có thể được sử dụng với bộ điều khiển SLC 500 không?

Đ: Vâng. Trong khi mô-đun này gắn trên đế FLEX I/O, nó kết nối với hệ thống SLC 500 thông qua mô-đun Máy quét RIO 1747-SN hoặc thông qua bộ chuyển đổi EtherNet/IP (1794-AENT) được liên kết với các kiến ​​trúc PLC hiện đại.

Hỏi: Tôi nên làm gì nếu kết quả đo nhiệt độ liên tục chênh lệch hoặc chênh lệch?

Đáp: Trước tiên, hãy xác minh rằng bạn đang sử dụng đế đầu cuối 1794-TB3T với cảm biến Bù mối nối lạnh (CJC) được nối dây đúng cách. Thứ hai, kiểm tra xem tấm chắn cảm biến có được nối đất tại một điểm duy nhất và cách ly với đường dây điện không
